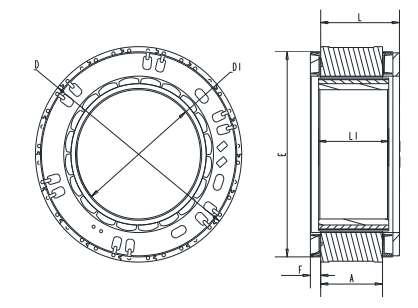

定子外徑D

50mm

50mm

±0.031(js9)

定子長度L

20mm

26mm

±1

轉子內徑D1

30mm

30mm

(+0.033/0)H8

轉子長度L1

16mm

22mm

±0.2

灌膠面外圓E

47.6mm

47.6mm

±0.2

灌膠面高度F

2.5mm

2.5mm

±0.3

定子鐵芯高度A

8.6mm

15mm

+0.2/-0.3

霍爾分布角度

 ( Hall Effect Angle )

120度電角度 (   Electrical Angle of 120 degree)

介電強度

( Dielectric Strength )

1000VAC/1S.2mA

絕緣電阻

 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度

( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級

(Insulation Class)

Class B

PIN1

Connector for   Hall is optional

Type:   SM07B-GHS-TB

熱敏NTC2

PIN2

熱敏NTC2

PIN3

霍爾電源負 (   GND )

PIN4

霍爾 U (   Hu )

PIN5

霍爾 U (   Hv )

PIN6

霍爾 W (   Hw )

PIN7

霍爾電源正  ( Vcc )

黃色  ( Yellow )

UL1332   AWG22

U相 (   Phase U )

紅色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

極數  ( Number   of poles )

20

20

相數  ( Number   of phases )

3

3

額定電壓 ( Rated    voltage )

VDC

48

48

額定轉矩 ( Rated torque)

N.m

0.3

0.5

額定電流(Rated current)

A

3.6

4.8

額定速度 ( Rated speed )

RPM

5000

3500

額定功率 ( Rated power )

W

157

183

最大轉速(Maximum speed)

RPM

6200

4800

峰值轉矩 ( Peak torque )

N.m

0.96

1.5

峰值電流 ( Peak current )

A

11.6

14.5

線電阻 ( Line to line resistance )

ohms@20℃

0.93

0.77

線電感 ( Line to line inductance )

mH

0.45

0.38

轉矩常數 ( Torque constant )

Nm/A

0.089

0.117

反電勢 ( Back EMF )

Vrms/KRPM

5.4

7.1

重量 ( Weight )

g

96

147

電氣時間常數(Electrical time constant)

ms

0.48

0.49
