技術參數

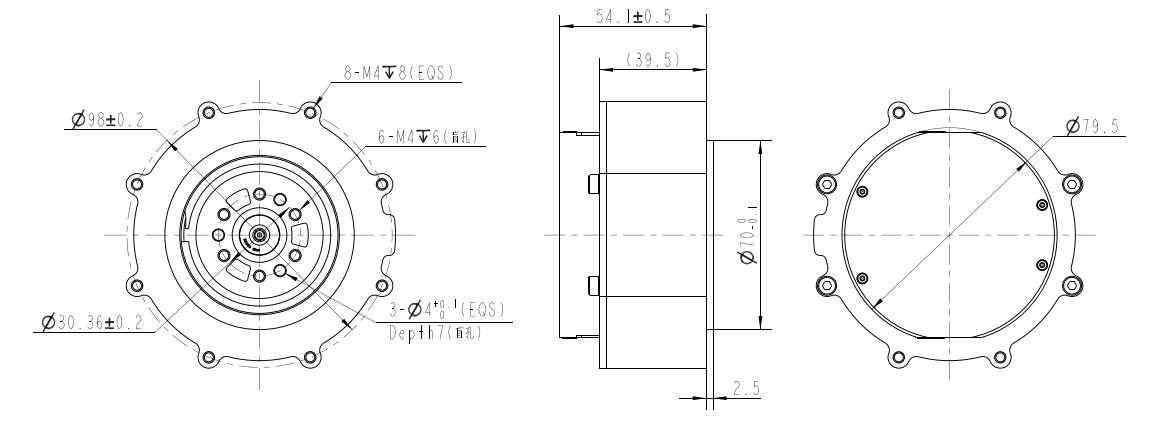

外形尺寸
資料下載
聯系合作標準使用狀態
1. 額定電壓： 48 VDC
2. 使用電壓范圍： 24V—60 VDC
3. 額定負載（CW）：20 N.m
4. 運轉方向： CW/CCW 從出軸方向看
5. 使用姿勢：出軸方向為水平或者垂直
6. 標準使用溫度：25±5℃
7. 使用溫度范圍：-20~50℃
8. 標準使用濕度：65%
9. 使用濕度范圍：5~85%,無凝露
10. 保存溫度范圍：-30~70℃
11. 絕緣等級：Class B
電氣特性
1. 空載轉速：200 rpm±10%
2. 空載電流：2 Arms
3. 額定負載： 20 N.m
4. 額定負載轉速：180rpm±10%
5. 額定負載相電流(峰值)：13Apk±10%
6. 峰值負載：60 N.m
7. 最大負載相電流(峰值)：43Apk±10%
8. 絕緣電阻/定子繞組：DC 500VAC, 100M Ohms
9. 耐?壓/定子與機殼： 600 VAC, 1s, 2mA
10. 電機反電勢：17Vrms/krpm±10%
11. 轉矩常數：2.36N.m/Arms
12. T-N曲線
驅動器產品規格
| 項目 | 數據 |
| 額定?作電壓 | 48VDC |
| 允許最大電壓 | 60VDC |
| 額定?作相電流 | 12Apk |
| 最大允許相電流 | 43Apk |
| 待機功率 | ≤40mA |
| CAN總線比特率 | 1Mbps |
| 尺寸 | Φ70mm |
| ?作環境溫度 | -20℃?50℃ |
| 控制板允許最大溫度 | 105℃ |
| 編碼器分辨率 | 14bit（單圈絕對值） |
主要器件及規格
| 序號 | 項目 | 規格 | 數量 |
| 1 | MCU芯? | GD32F303RET6 | 1 PCS |
| 2 | 驅動芯? | DRV8353SRTAT | 1PCS |
| 3 | 磁編碼器芯? | AS5047P | 2 PCS |
| 4 | 熱敏電阻 | LTS00- 104J395T19E010/ NCP18XH103F03RB | 2 PCS |
| 5 | 功率MOS | ISC030N12NM6 | 12 PCS |
| iSVD110C-48V-410-A14-001(3D) | 88.28 KB |
|
| iSVD110C-48V-410-A14-001 | 385.96 KB |
|
| iSVD110C-48V-410-A14-001使用說明書250227 | 1.97 MB |
|
