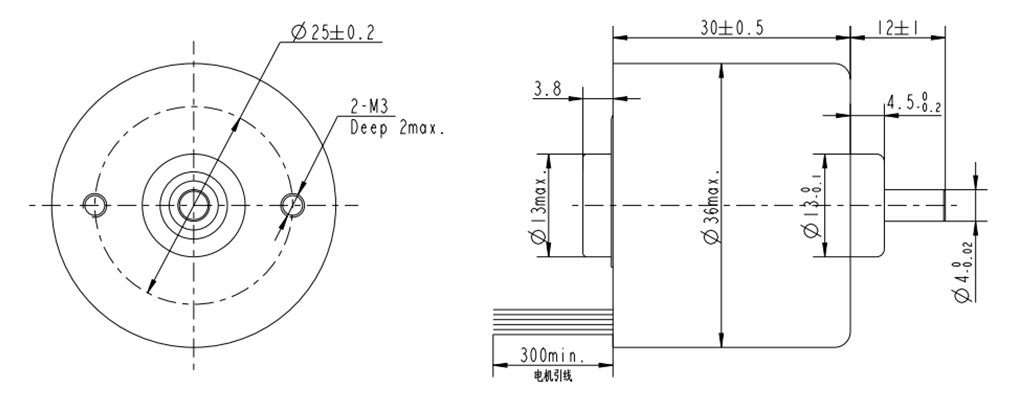

外形尺寸
資料下載
聯系合作特點：
1）輸入電壓10VDC～28VDC，寬電壓輸入
2）采用PWM調速模式
3）具備轉速反饋、正反轉、剎車等功能
4）具有欠壓、過流、堵轉等保護功能
5）超高性價比，經濟高效
6）可接受定制化典型應用:
廣泛應用于各種中小型自動化設備和儀器，例如：電子加工設備、3C非標自動化設備、鎖螺絲機、剝線機、繞線機、端子機、激光機、打標機、噴繪機、中小型雕刻機、自動抓取設備、專用數控機床、包裝設備和機器人等。調速模式控制：
外部PWM調速：PWM與GND之間可以施加幅值為5V，頻率為20KHz的脈寬數字信號（PWM） 進行調速，電機轉速受其占空比線性調節。
控制端口：
引腳號 | 信號 | 功能 | 說明 |
1 | PWM | 調速信號 | PWM調速： 0~5%全速 5~95%線性調速 95~100%停止 |
2 | PG | 轉速信號 | TTL-5V電平，1脈沖/1對極/轉 |
3 | F/R | 方向信號 | 懸空或接高電平CW(4V~5V) 接低電平CCW(0V~0.5V) |
4 | BK | 剎車信號 | 懸空或接高電平無效(4V~5V) 接低電平剎車有效(0V~0.5V) |
電源端口：
引腳號 | 信號 | 功能說明 |
1 | VDD | 電源輸入正端，輸入電壓10V~28Vdc |
2 | GND | 電源輸入負端 |
| 2D | 157.53 KB |
|
| 3D | 281.84 KB |
|
| FL36CBL-IE3一體式無刷電機使用說明書 | 578.16 KB |
|
