聯系合作特點：
1、采用ARM32位Cortex?-M3 內核芯片；
2、電壓范圍10V-30V，支持寬電壓輸入；
3、持續電流5A；
4、支持外接制動電阻；
5、支持串口通信和CAN通信；
6、輸入功能（驅動器使能，報警復位，緊急停止，正限位，負限位，多段速控制，多段位置控制等）；
7、輸出功能（驅動器就緒，驅動器錯誤，電機零速，限位生效等）；
8、具有過壓保護、欠壓保護、電機過熱（I2T）保護、短路保護等驅動器保護；
應用領域：
1、家電行業：電風扇，咖啡機，空調壓縮，吸塵器等；
2、工業制造：印刷機械，食品加工機械，工業機器人等；
3、汽車：電動車門，雨刷器，汽車空調等；
4、醫療設備：手術臺，醫療氣泵等。

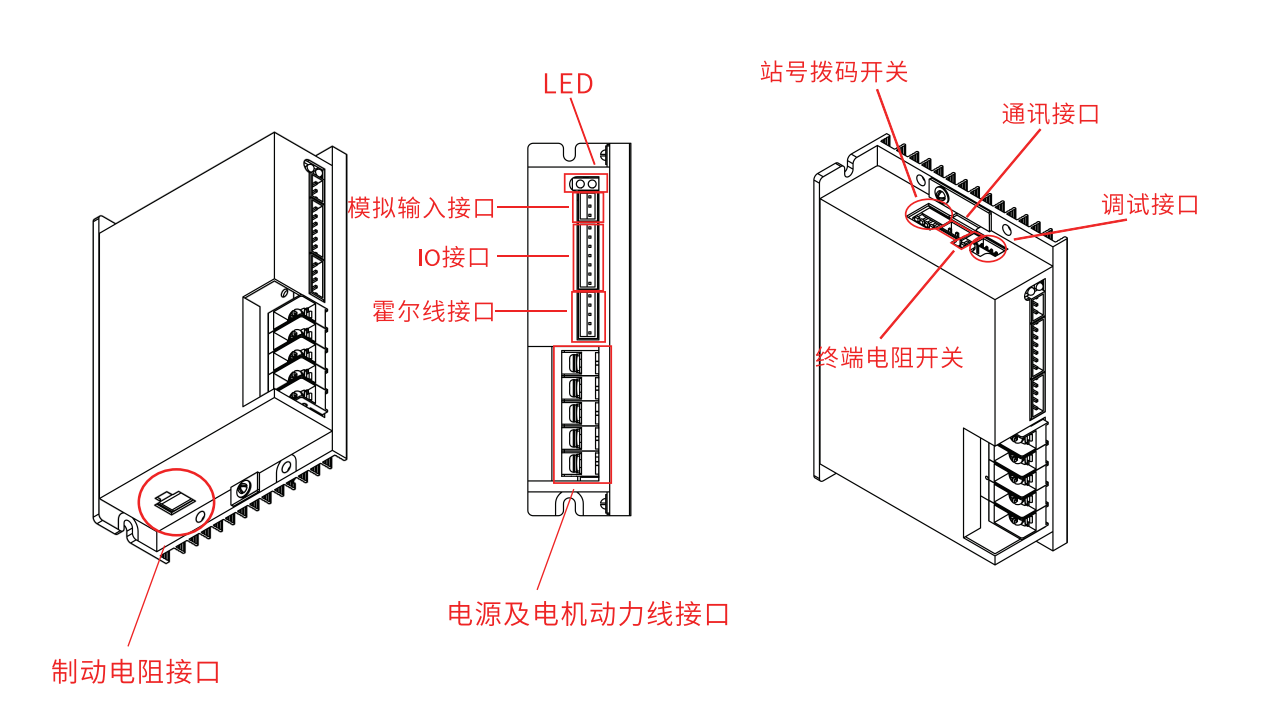

驅動器各部分名稱與功能：
工作環境：
環境 | 條件 |
工作溫度 | 0℃～40℃ |
工作濕度 | 5～95%RH（無凝露） |
儲藏溫度 | -10℃～70℃（不結冰） |
儲藏濕度 | 90%RH 以下（無凝露） |
保護等級 | IP20 |
安裝場所 | 室內無日曬、無腐蝕性氣體、無易燃性氣體、無油氣、無塵埃 |
安裝方式 | 垂直安裝或水平安裝 |
大氣壓力 | 85kpa~105kpa |
高度 | 額定工作海拔 1000 米以下，工作海拔在 1000 米以上時，每 上升 100 米，需降額 1.5%使用，最大工作高度海拔 4000 米 |
相關參數：
驅動器型號 | BLD2405SC | ||
支持電機類型 | 無刷電機 | ||
輸入電壓范圍 | 10~30V | ||
持續電流 | 5Arms | ||
峰值電流 | 25Ap | ||
反饋信號 | TTL霍爾信號 | ||
能耗制動 | 可外接制動電阻 | ||
能耗制動電壓 | 32V(默認值，可設置) | ||
過壓報警電壓 | DC 36V | ||
欠壓報警電壓 | DC 8V | ||
冷卻方式 | 自然冷卻 | ||
重量 | 130g | ||
通用功能 | 輸入規格 | 6路數字輸入，共GND | |
輸入功能 | 可配置功能如下：驅動器使能，報警復位，緊急停止，正限位，負限位，多段速控制，多段位置控制等 | ||
輸出規格 | 2路數字輸出,共GND端 | ||
輸出功能 | 可配置功能如下：驅動器就緒，驅動器錯誤，電機零速，限位生效等 | ||
模擬輸入功能 | 模擬量輸入AIN、+5V輸出、GND | ||
UART | 默認波特率115200,最大支持115200，可用FULLING上位機連接， 也可使用自定義協議與控制器通訊 | ||
保護功能 | 過壓保護、欠壓保護、電機過熱（I2T）保護、短路保護驅動器過熱保護等 | ||
UART波特率 | 115200bps (默認值，可修改) | ||
CAN波特率 | 500kbps (默認值，可修改) | ||
