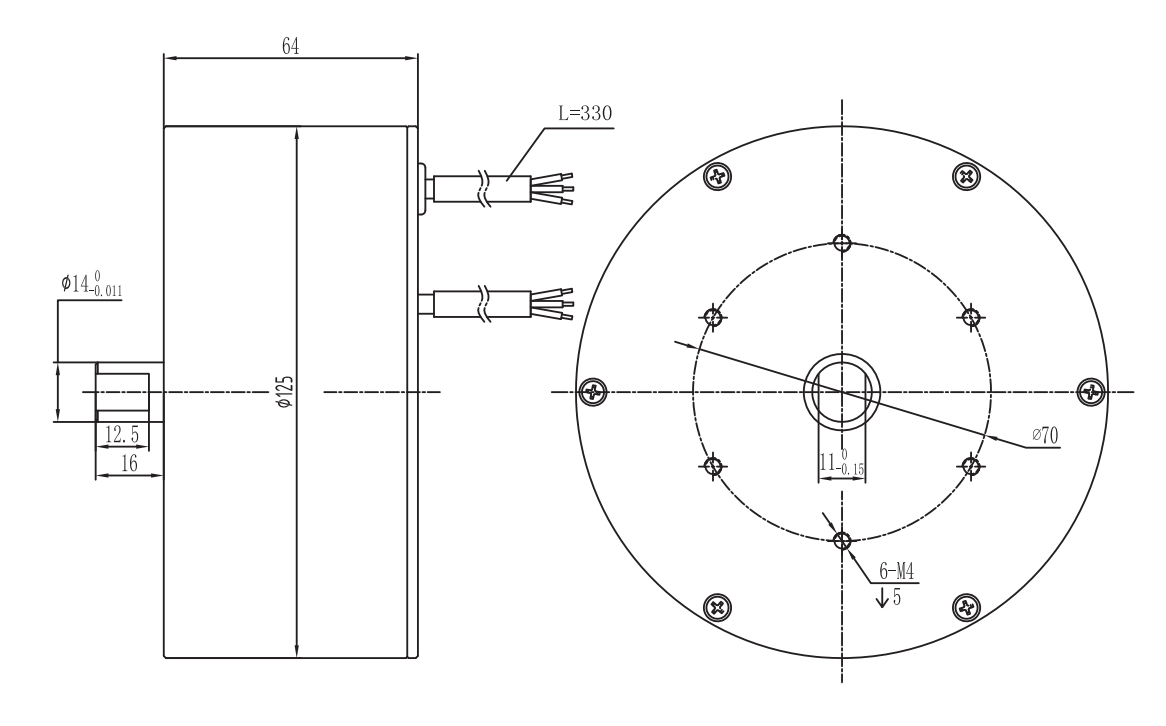

外形尺寸
資料下載
聯系合作繞組連接方式 ( Winding Type ) | 星形 ( Star connection) |
霍爾分布角度 ( Hall Effect Angle ) | 120度電角度 ( Electrical Angle of 120 degree) |
徑向間隙 ( Radial Play ) | 0.025mm@460g |
軸向間隙 ( Axial Play ) | 0.08mm@4000g |
最大徑向負載 ( Max radial force ) | 220N 距法蘭20mm ( 20mm From the flange) |
最大軸向負載 ( Max axial force ) | 60N |
介電強度 ( Dielectric Strength ) | 600VAC/1S |
絕緣電阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
環境溫度 ( Ambient Temperature ) | -20°C ~ +50°C |
絕緣等級 (Insulation Class) | Class B |
引出線型號Type | 引出線顏色Color | 功能Functions |
UL1332 AWG22 | 紅色 ( Red ) | 霍爾電源正 ( Vcc ) |
藍色 ( Blue ) | 霍爾 U ( Hu ) | |
綠色 ( Green ) | 霍爾 V ( Hv ) | |
白色 ( White ) | 霍爾 W ( Hw ) | |
黑色 ( Black ) | 霍爾電源負 ( GND ) | |
UL3135 AWG14 | 黃色 (Yellow) | U相 ( Phase U ) |
紅色 ( Red) | V相 ( Phase V ) | |
黑色 ( Black) | W相 ( Phase W ) |
單 位 (Unit) | FL125VL60 | |
極數 ( Number of poles ) | 28 | |
相數 ( Number of phases ) | 3 | |
額定電壓 ( Rated voltage ) | VDC | 60 |
額定轉矩 ( Rated torque) | N.m | 6.8 |
連續運行轉矩 ( Continuous stall torque) | N.m | 8.16 |
額定速度 ( Rated speed ) | RPM | 400 |
額定功率 ( Rated power ) | W | 285 |
峰值轉矩 ( Peak torque ) | N.m | 20 |
峰值電流 ( Peak current ) | A | 22.7 |
線電阻 ( Line to line resistance ) | ohms@20℃ | 1.1 |
線電感 ( Line to line inductance ) | mH | 2.4 |
轉矩常數 ( Torque constant ) | N.m/A | 0.88 |
反電勢 ( Back EMF ) | Vrms/KRPM | 65 |
轉動慣量 ( Rotor inertia ) | g.cm2 | 2100 |
機身長度 ( Motor length ) L | mm | 64 |
重量 ( Weight ) | Kg | 2.9 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
